Эффективность систем пенного пожаротушения зависит от точности дозирования пенообразователя. Некорректная концентрация рабочего раствора может привести к неспособности подавить очаг возгорания, что влечет за собой катастрофические последствия. Эволюция дозирующего оборудования прошла долгий путь от простейших эжекторов до современных автоматических комплексов. Современный этап развития этого оборудования представлен турбодозатором для пенообразователя. Это устройство обеспечивает высокую точность, надежность, полную автономность.

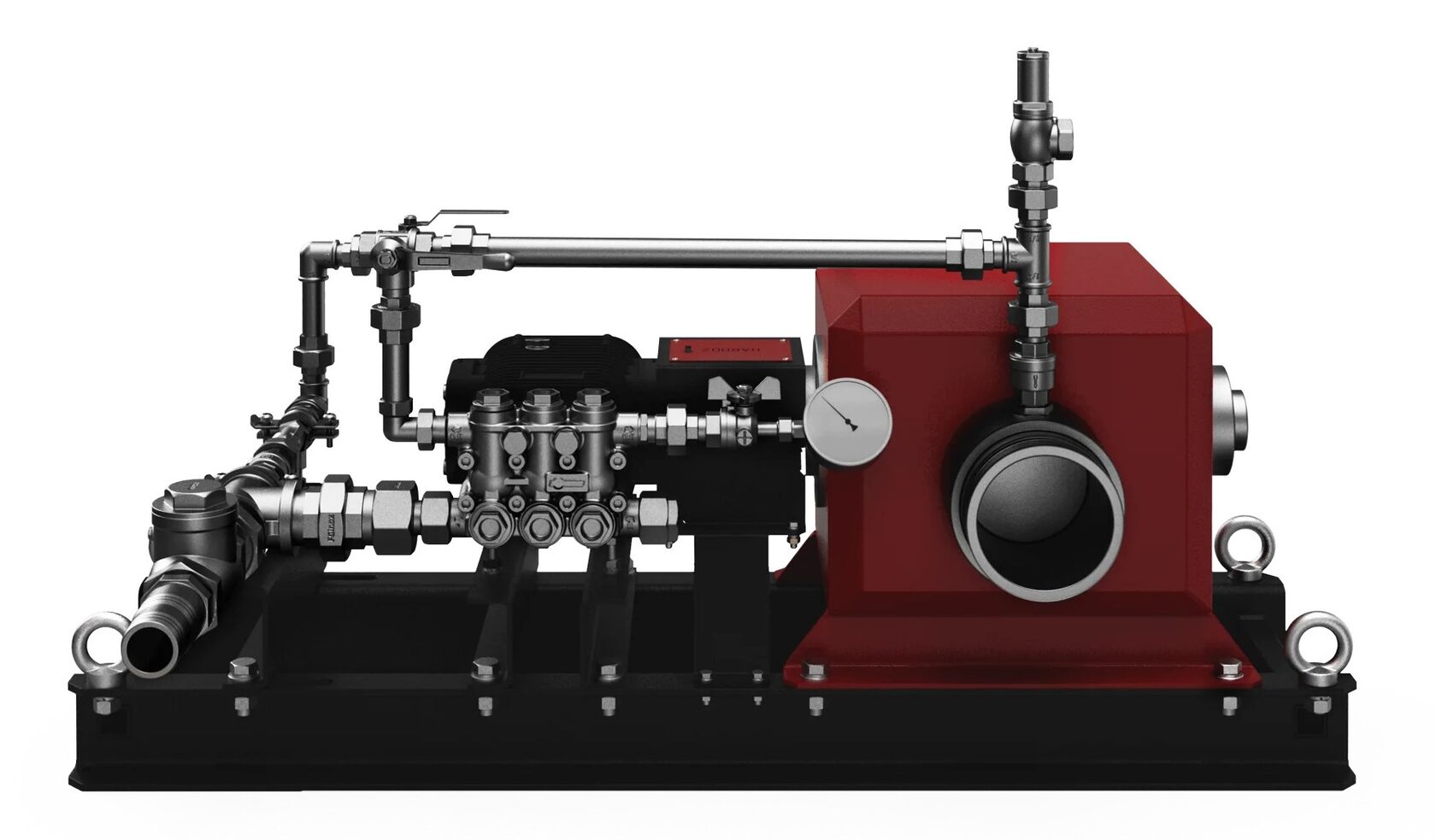

Что такое турбодозатор пенообразователя?
Это дозирующее устройство, интегрированное в противопожарный водопровод, предназначенное для пропорционального ввода пенного концентрата в поток воды. Его отличие от традиционных систем (например, баков-дозаторов или систем с электрическими насосами) — полная энергонезависимость. Устройство работает только за счет энергии потока воды.
Основные компоненты:
- Гидравлический двигатель (гидромотор). Турбина, размещенная в проточной части, преобразует кинетическую энергию водного потока в механическую энергию вращения.
- Объемный дозирующий насос. Плунжерного типа, соединенный с валом гидромотора. Он отвечает за точную подачу пенного концентрата.
- Система управления, контроля. Включает обратные клапаны, предохранительные клапаны, расходомеры для визуального контроля (по требованию заказчика поставляется отдельно).
Эта конструкция обеспечивает создание автоматического дозатора для систем пожаротушения, который функционирует без внешних источников энергии.
Принцип работы

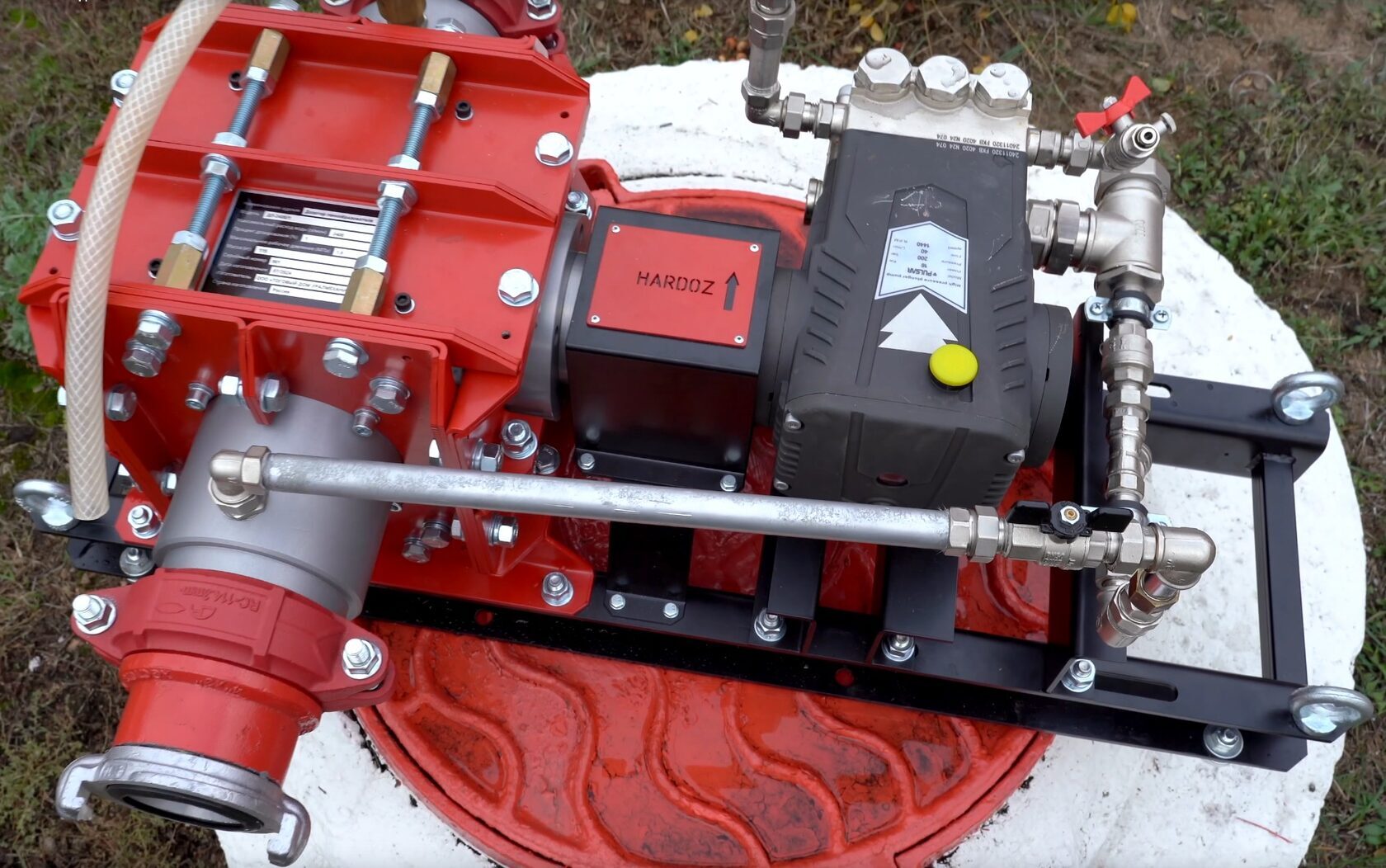

Работа турбодозатора основана на принципе пропорционального дозирования, зависящего от расхода воды. Рассмотрим гидравлическую схему на примере турбодозатора Hardoz.
Поток воды раскручивает гидромотор. Скорость его вращения зависит от того, как много воды через него проходит. На валу гидромотора возникает крутящий момент, который через кулачковую муфту передается на вал плунжерного насоса. Дозирующий насос забирает пенный концентрат из специальной емкости, затем принудительно впрыскивает его в поток воды на выходе из гидромотора.
Чем быстрее вращается турбина, тем активнее насос качает пенный концентрат. Эта прямая связь — ключ к стабильности. Неважно, скачет ли давление в сети или меняется расход воды — дозатор автоматически подстроится и будет выдавать раствор заданной концентрации. Весь процесс смешивания происходит мгновенно и без участия человека, исключая ошибки в самый ответственный момент.
Преимущества турбодозаторов перед традиционными системами
Устройства демонстрируют значительные эксплуатационные преимущества, делая их предпочтительным выбором для современных систем пожаротушения.
- Независимость от электропитания. Отсутствие необходимости во внешних источниках энергии делает турбодозатор идеальным решением для объектов, где возможны перебои с электричеством. Такой дозатор пенообразователя без электричества гарантирует срабатывание системы в любых условиях.
- Высокая точность дозирования. Современные устройства, как Hardoz, обеспечивают дозирование с погрешностью не более ±0,3%. Это не просто гарантия огнетушащей способности пены, это еще и экономия дорогого концентрата.
- Широкий диапазон расходов. Устройство сохраняет стабильность дозирования при значительных колебаниях расхода воды, что важно для объектов со сложной гидравлической схемой. Потеря давления в системе минимальна.
- Работа с пенообразователями разной вязкости. Турбодозаторы Hardoz спроектированы для работы с жидкостями вязкостью от 40 мм²/с до 2000 мм²/с. Это делает их незаменимыми при использовании современных высоковязких синтетических пенообразователей, с которыми не справляются другие типы дозаторов.
- Простота обслуживания, надежность. Конструкция с минимальным количеством движущихся частей, использование износостойких, коррозионностойких материалов обеспечивают долгий срок службы. Межсервисные интервалы увеличены по сравнению с аналогами.
Области применения турбодозаторов
Благодаря своей надежности, автономности турбодозаторы широко применяются на объектах с высокими рисками. В нефтехранилищах, резервуарных парках пенное тушение резервуаров является основным способом защиты. Автономность системы здесь является первостепенным фактором.
Турбодозаторы устанавливаются на предприятиях химической, нефтегазовой, лакокрасочной промышленности, где используются легковоспламеняющиеся, горючие жидкости. Устройства эффективно работают как с пресной, так и с морской водой, что делает их подходящими для морских судов, платформ. Областью применения их являются военные базы, ангары для авиационной техники, склады, пожарные насосные станции, где требуется максимальная надежность оборудования.
Устройства Hardoz имеют сертификат соответствия требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 043/2017, что подтверждает их высокое качество, позволяет их применение на самых ответственных объектах.
Технические характеристики, параметры выбора
При выборе турбодозатора для конкретной установки пенного пожаротушения необходимо учитывать следующие ключевые параметры:
- Производительность и рабочее давление. Эти параметры должны полностью соответствовать гидравлике системы пожаротушения.
- Тип пенообразователя. Убедитесь, что материалы дозатора (особенно его насосной части) химически стойки к используемому концентрату.
- Диапазон рабочего давления. Должен соответствовать параметрам противопожарного водопровода.
- Требуемый процент дозирования. Современные дозаторы позволяют легко менять настройку, например, переключаться с 3% на 1% раствора, что дает дополнительную гибкость.
- Совместимость материалов. Проточная часть, дозирующий насос должны быть выполнены из материалов, устойчивых к используемому типу пенного концентрата, морской воде.
Расчет необходимой производительности выполняется инженером-проектировщиком на основе нормативных документов, площади, типа защищаемого объекта. Правильная калибровка дозатора на объекте гарантирует соответствие концентрации рабочего раствора проектным значениям.
Экономическая эффективность
Внедрение этих устройств экономически оправдано в перспективе.
- Снижение расхода пенообразователя: высокая точность дозирования исключает перерасход дорогостоящего концентрата.
- Отсутствие затрат на электроэнергию: полная автономность устраняет эксплуатационные расходы на электроэнергию, а также затраты на прокладку силовых кабелей.
- Минимальное техобслуживание: надежная конструкция сокращает расходы на сервисное обслуживание, ремонт.
- Долгий срок службы: использование качественных компонентов обеспечивает срок эксплуатации до 20-30 лет, снижая общую стоимость владения системой.
Заключение
Турбодозатор — это не просто еще один элемент в системе пожаротушения. Это продуманное инженерное решение, которое минимизирует эксплуатационные риски и повышает уровень безопасности объекта. Его автономность, точность и надежность делают его стандартом для современных промышленных и специальных объектов.
Для получения подробной консультации, помощи в подборе турбодозаторов Hardoz под ваши задачи, свяжитесь со специалистами нашей компании. Мы поможем вам разработать надежное, эффективное, экономически обоснованное решение.
